耐酸 316 拉西环填料_酸性介质精馏、吸收塔散堆填料

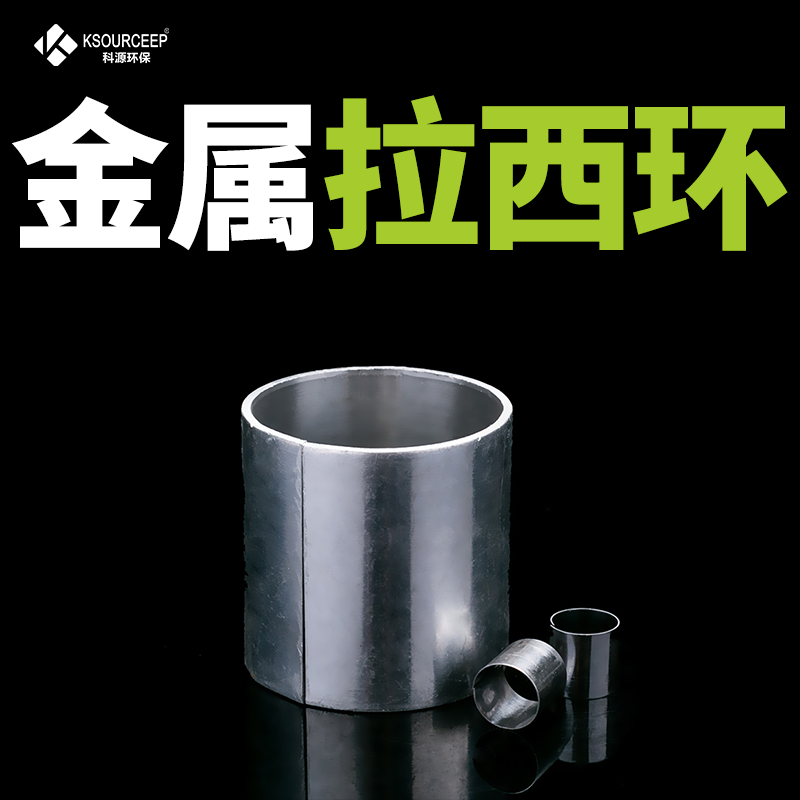

耐酸 316 金属拉西环填料是经典等径等高圆筒型散堆填料，外径等于高度。材质为316 奥氏体不锈钢（含钼），具备良好耐弱酸、微量氯离子介质腐蚀能力；316 碳含量上限 0.08%，对比 316L 低碳版本（碳≤0.03%），力学强度更高，但焊接后存在晶间腐蚀敏感性，高腐蚀工况优先选用 316L。产品执行HG/T4374‑2012 金属塔填料行业标准。
耐酸 316 拉西环填料定位为酸性介质精馏塔、吸收塔、洗涤塔、再生塔、催化剂支撑层专用散堆填料，广泛用于精细化工、制药、化工尾气酸性体系气液传质分离。
2、产品结构与物理特性
耐酸 316 拉西环采用不锈钢薄板卷制、焊接成型，圆筒空心结构，模具成型精度稳定，焊缝平整无虚焊。
- 常规规格：Φ16、Φ25、Φ38、Φ50、Φ76；壁厚可按工况定制；
- 装填方式：公称直径＜75mm 采用乱堆装填，施工简便；≥100mm 规格采用整砌装填，降低沟流效应；
- 表面处理：可做酸洗钝化处理，去除表面游离铁杂质，在填料表面形成致密铬氧化钝化膜，提升酸性工况下耐蚀性能。
3、耐蚀性能 & 核心优缺点
✅ 优势
- 耐酸性能优异：可耐受稀硫酸、醋酸、磷酸等多种弱酸及含微量氯离子介质；
- 耐高温：金属材质可适应较高操作温度，热稳定性好；
- 机械强度高不易破碎，可承受较高填料层自重压力，抗冲击；
- 空隙率高，气体通量大，流体阻力适中；
- 对比贵金属合金填料，采购成本适中。
⚠️ 局限性
- 圆筒结构存在壁流、沟流效应，同等条件下传质效率弱于鲍尔环；需配套可靠液体分布器改善布液；
- 不适用工况：浓盐酸、氢氟酸、高氯离子 + 高温组合环境，会发生点蚀、缝隙腐蚀。
4、技术参数表格
参数为 HG/T4374‑2012 标准参考值，壁厚可按需定制
|
规格 D×H×δ(mm) |
比表面积（m²/m³） |
空隙率（%） |
堆积个数（个 /m³） |
干填料因子（m⁻¹） |
|
Φ16 16×16×0.3 |
350 |
90 |
212000 |
480 |
|
Φ25 25×25×0.4 |
220 |
94 |
78000 |
265 |
|
Φ38 38×38×0.6 |
140 |
95 |
24000 |
164 |
|
Φ50 50×50×0.8 |
100 |
96 |
11000 |
113 |
|
Φ76 76×76×1.0 |
72 |
97 |
3200 |
79 |
5、典型应用场景
- 酸性介质精馏塔：醋酸、稀磷酸等酸性物料精馏分离；
- 酸性吸收塔：酸性化工尾气吸收、中和处理；
- 干燥塔、洗涤塔、再生塔；
- 催化剂支撑垫层：反应器内部催化剂支撑、承托；
- 废气预处理塔：酸性废气前端洗涤、降温；
- 溶剂回收装置：含弱酸组分溶剂回收分离工艺。
6、选型注意要点
- 介质腐蚀性判断：明确酸种类、浓度、游离氯离子含量、操作温度；高氯离子 + 高温工况，316 会出现点蚀，需升级材质；
- 316 与 316L 选型区别：普通 316 强度更高，适合非焊接、常温弱酸工况；存在焊接工序或酸性介质长期运行，优先选用 316L，降低晶间腐蚀风险；
- 壁厚选择：低压、轻载荷选用薄壁；填料层高度高、气流冲击大，选择加厚壁厚提升抗变形能力；
- 塔径与填料规格匹配：一般填料公称直径不大于塔径 1/10，避免放大壁流效应；大塔优先选大规格填料；
- 材质光谱检测：酸性关键项目，可要求产品出厂做光谱检测，保证钼、铬、镍元素达标，杜绝材质以次充好。
7、萍乡科源环保简介
萍乡科源环保是萍乡化工填料源头厂家，可生产耐酸 316 拉西环，支持定制不同壁厚；可提供酸洗钝化表面处理工艺。除填料外可配套全套塔内件：液体分布器、驼峰支撑、填料压栅、丝网除沫器等。 可提供材质检测报告、光谱报告；可根据客户工况提供流体力学选型计算、填料层压降及传质评估；支持样品寄送，大小订单均可承接，服务化工、环保工程新建塔器与旧塔改造项目。
8、FAQ 板块
Q1：316 拉西环和 316L 拉西环怎么选？ A1：二者均含钼，基础耐弱酸、微量氯离子性能接近；核心差异为碳含量。316 碳≤0.08%，力学强度更高，适合无焊接、常温弱酸工况；316L 为低碳版本（碳≤0.03%），焊接后不易析出碳化铬，大幅降低晶间腐蚀风险。若塔内存在焊接加工、介质腐蚀性较强或长期连续运行，优先选用 316L 拉西环。
Q2：耐酸 316 拉西环哪些介质不能使用？ A2：316 拉西环不适用于浓盐酸、氢氟酸体系；高氯离子 + 高温共存工况会产生点蚀、缝隙腐蚀。强氧化性浓酸、氟化物介质不推荐选用；此类工况应选用陶瓷、哈氏合金等其他材质。
Q3：316 拉西环对比陶瓷耐酸拉西环怎么选型？ A3：316 金属拉西环机械强度高、自重轻、抗冲击，耐高温，适合较高装填高度、有一定机械载荷的酸性精馏 / 吸收工况；缺点是含氟、高氯离子体系受限。陶瓷耐酸拉西环耐强腐蚀、耐氢氟酸以外各类强酸，不产生金属离子析出；但脆性大，装填高空抛容易破碎，自重大，对塔支撑结构荷载要求高。可根据介质是否含氟、氯离子、塔支撑条件、是否禁止金属离子污染来确定。
Q4：拉西环传质效果不如鲍尔环，什么场景还选用拉西环？ A4：拉西环结构简单，抗压性能强，成本更优。适合对传质效率要求中等、作为催化剂支撑垫层、酸性介质预处理塔、粗分离、再生塔等工况；填料层高度大，需要填料抗压承载时，拉西环优势明显。但高精度精馏、高净化要求的吸收工序，推荐选用鲍尔环等开孔填料，并配套优质液体分布器。
Q5：填料装填有什么注意事项？ A5：①＜75mm 规格乱堆装填，禁止高空直接倾倒抛掷，避免撞击变形；②≥100mm 规格采用整砌，保证排列均匀；③填料压板不能压得过紧，预留填料受热膨胀余量；④塔内液体分布器、支撑件必须匹配，否则会加剧壁流、沟流，降低传质效率；⑤装填前清理塔内杂物，避免杂质带入填料层。
Q6：可以做钝化处理吗，钝化有什么作用？ A6：萍乡科源环保可对 316 拉西环做酸洗钝化处理。钝化可以清除冲压、焊接过程附着在填料表面的游离铁颗粒，形成一层致密稳定的铬氧化膜，不改变填料尺寸；在酸性介质工况下，显著提升耐点蚀能力，降低填料初期生锈风险，延长填料在酸性塔器内的使用寿命。钝化并非涂层，膜层极薄，不影响气液传质。
